Proe/Creo常用标准件安装公差配合及应用

83

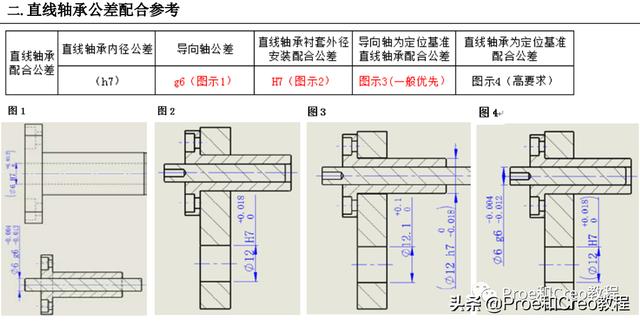

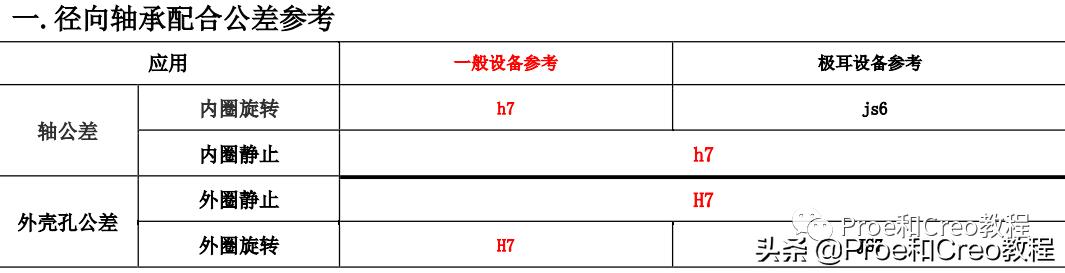

  常用标准件安装公差配合及应用参考:

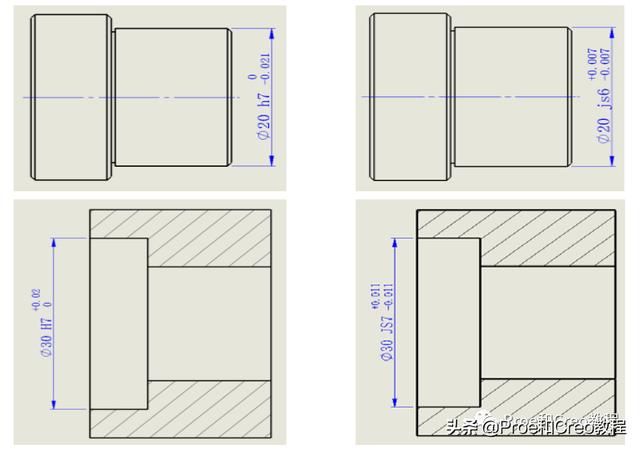

  如下图 B6703ZZ 轴承轴颈和外壳孔的标注:

  三、端面推力球轴承公差配合参考

  按装配的实际配合要求选择,通常参考上述公差配合,精 度到丝级,小数点后两位,第三位小数点通常结合经验一般 按四舍五入取,特殊机构除外。

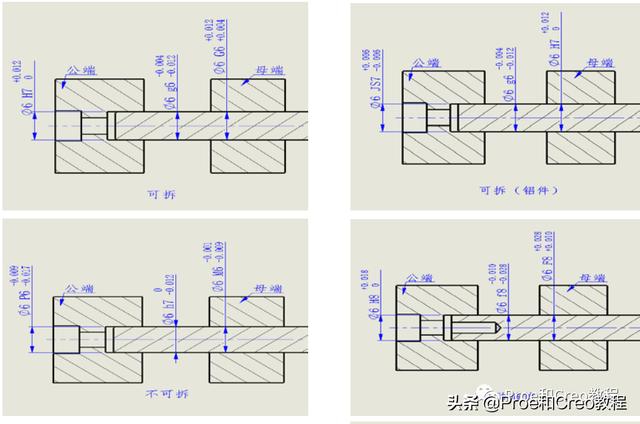

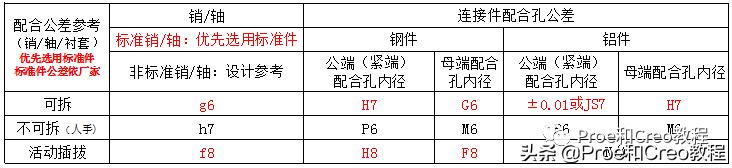

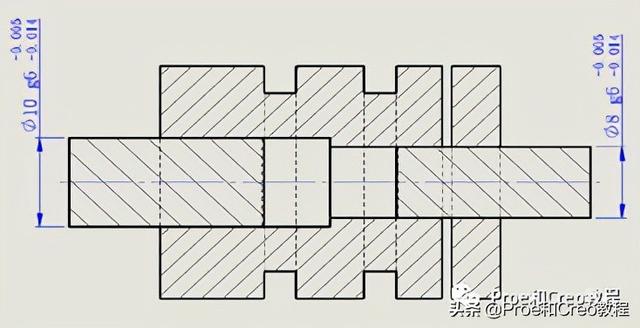

  四.定位销/轴公差配合参考(优先采用基孔制,孔 IT7,轴 IT6)

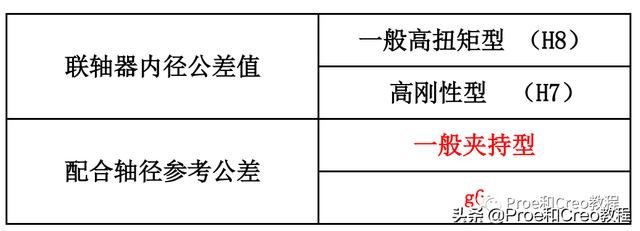

  五、联轴器与轴的配合公差参考

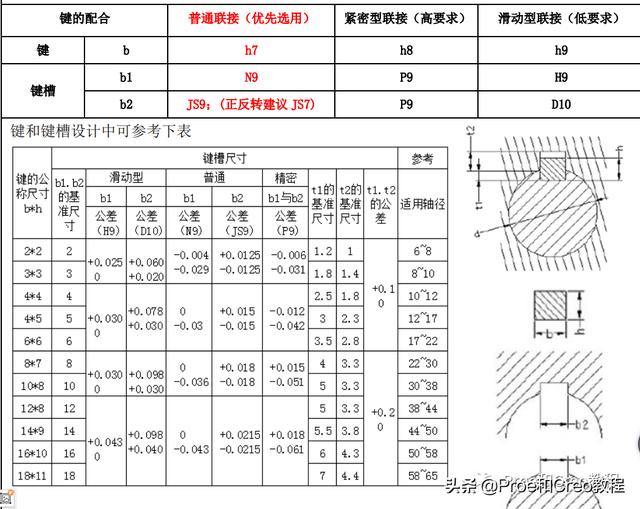

  六.键公差配合参考(普通平键的公差 b1 b2)

  一般情况参考上述设计,特殊要求时按实际需 要设计。

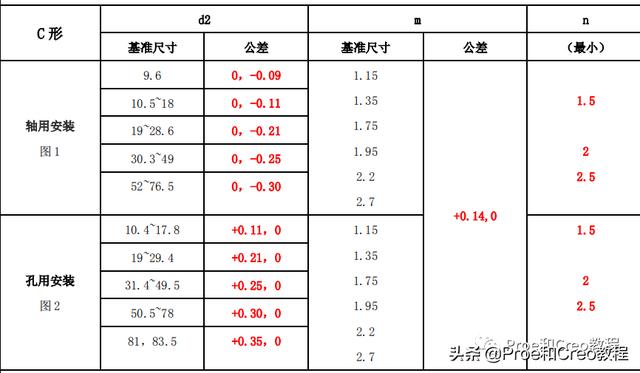

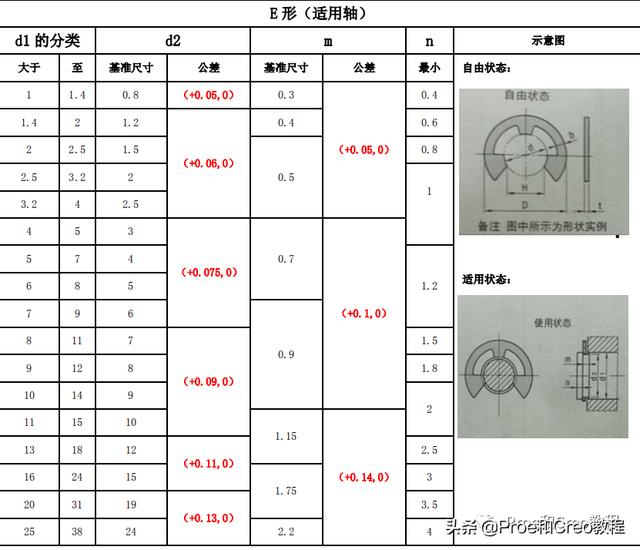

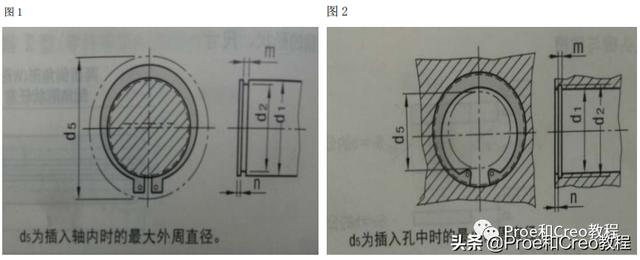

  七.卡簧的公差配合参考 (单位 mm)

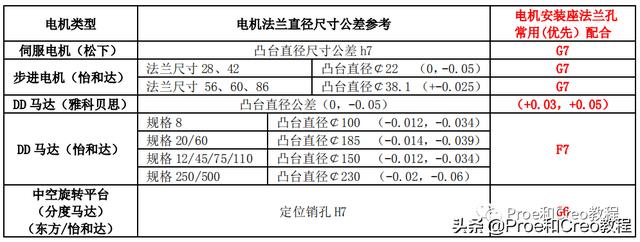

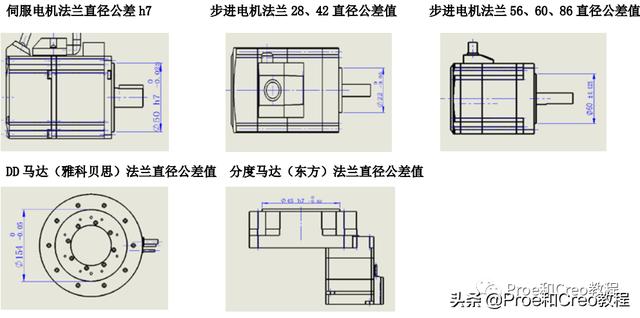

  八.电机安装卡位的配合公差参考

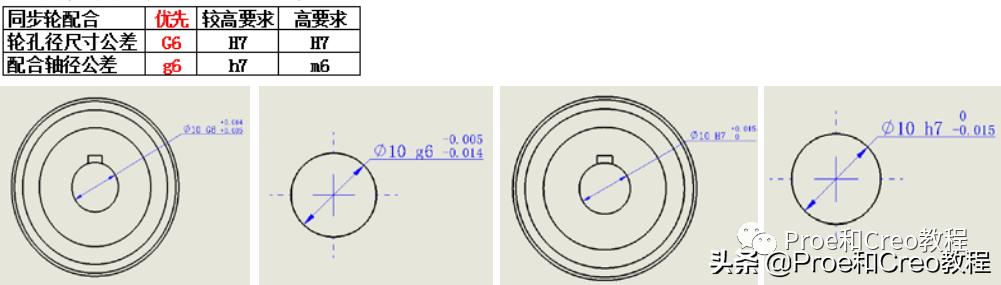

  九.同步轮安装配合公差参考

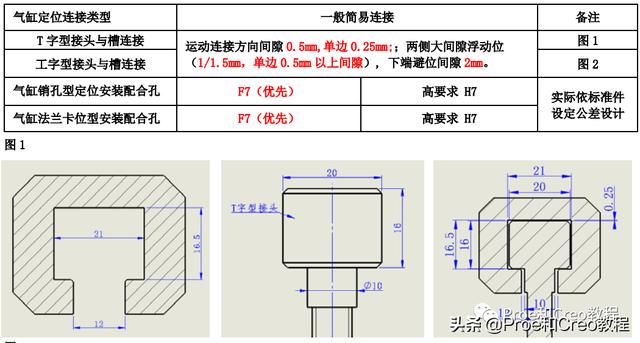

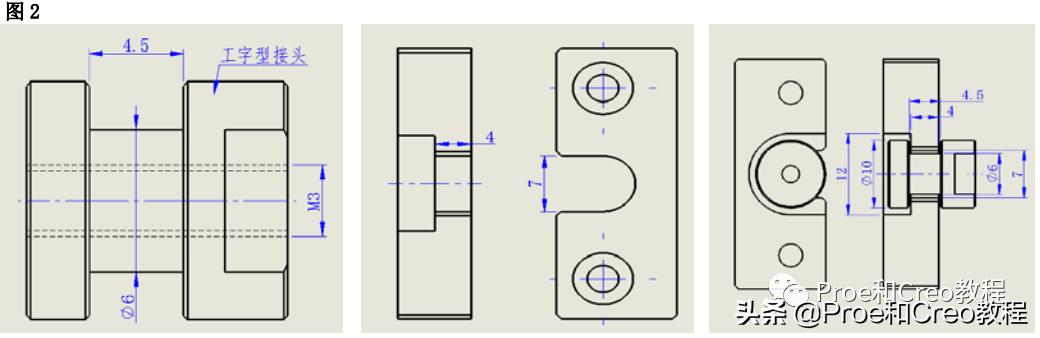

  十.气缸联接安装的配合公差参考

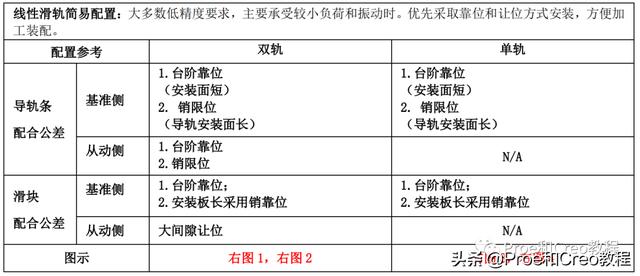

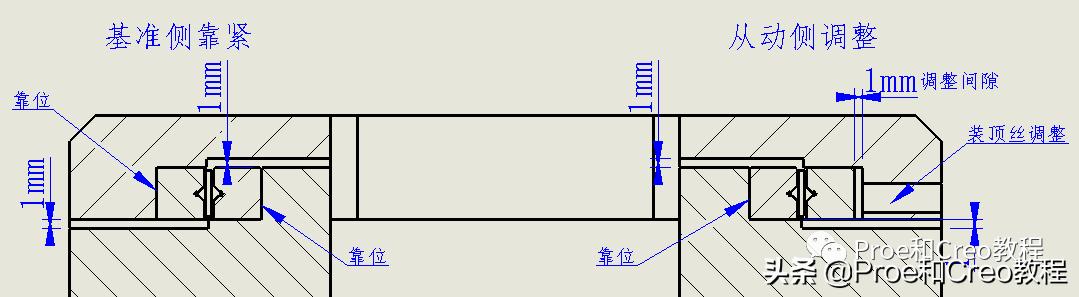

  十一.常用线性导轨配置公差配合参考

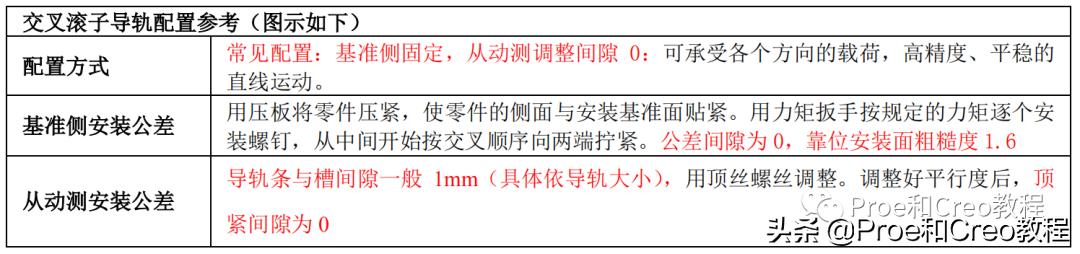

  十二.交叉滚子导轨安装公差配合参考

  一般情况参考上述设计,特殊要求时按实际需要设计。
