除了开口销、花键,SolidWorks还有哪些标准件可以直接调用

21

有网友问我SolidWorks怎么插入开口销?这是一个标准件调用问题,可以在SolidWorks的工具箱中调用。刚好借这次机会我们来看一看SolidWorks中都有哪些可以直接调用的标准件。

先解答网友的问题,看看“开口销”具体怎么调用呢?下面我来操作一遍:

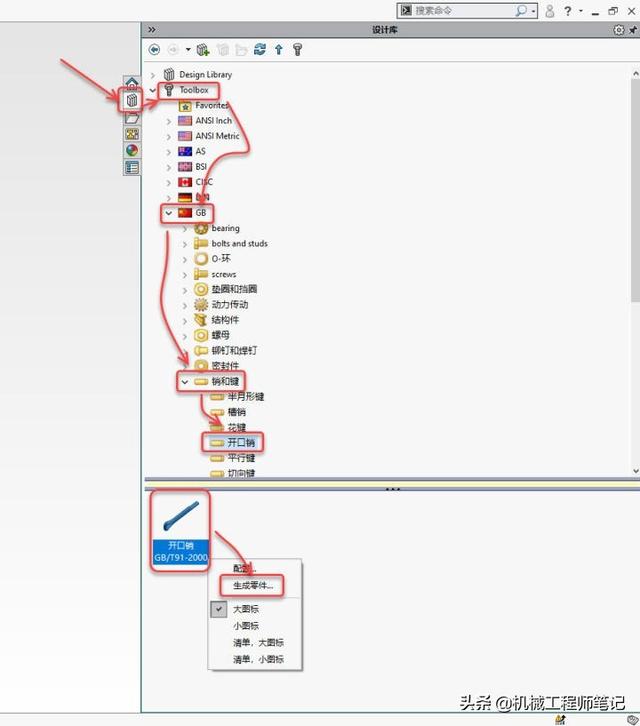

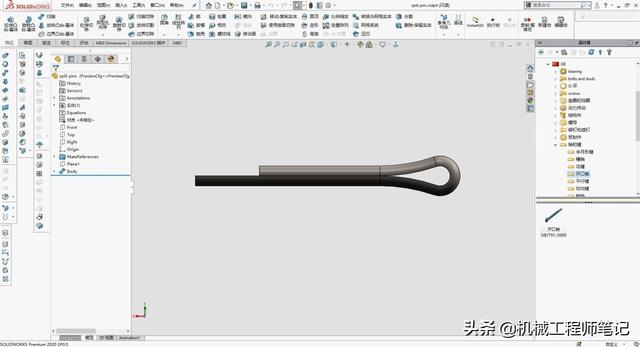

1.首先打开SolidWorks,单击设计库-工具箱(toolbox)-国标GB-销和键-开口销:

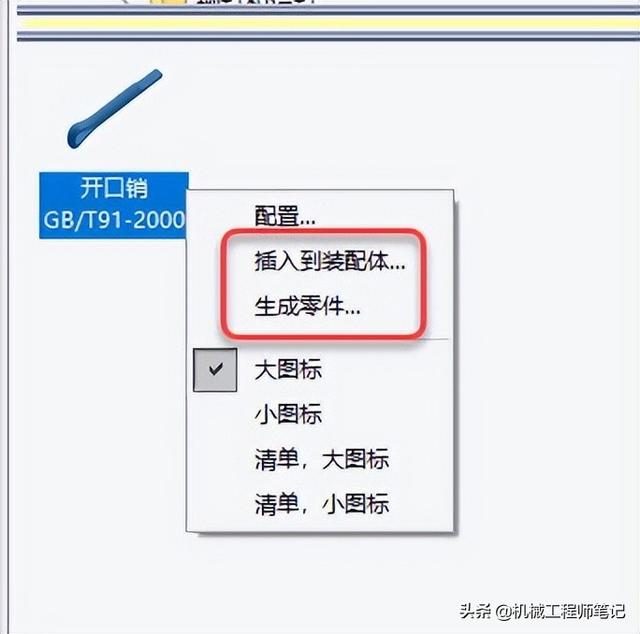

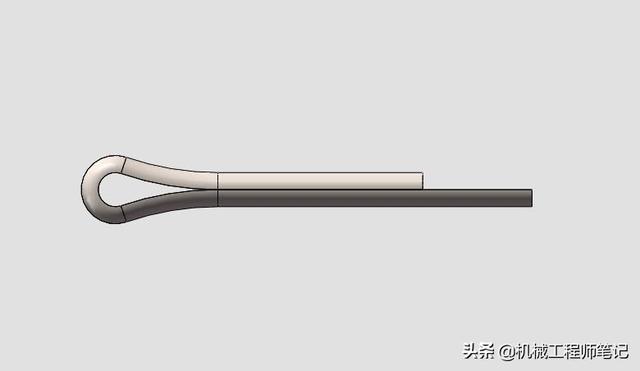

2.如果是在零件建模界面,可以单击开口销然后右键单击,选择生成零件;如果是在装配体界面,可以右键单击选择“插入到装配体”,直接进行装配:

3.这样就操作结束了,大家试试吧!

开口销的操作看完了,那么我们再来一起看看SolidWorks中快速插入哪些标准件。除了上面说的开口销,我们常用的轴承、齿轮、螺钉、螺栓、螺柱、O型圈、平垫、弹垫、挡圈、螺母、铆钉、密封件、销、键、工字钢、热轧钢等标准件都是可以在SolidWorks的工具箱toolbox中快速调用的。这对机械设计工作有很多的帮助。

单击SolidWorks的工具箱toolbox,我们常用的标准件都集中在这里:

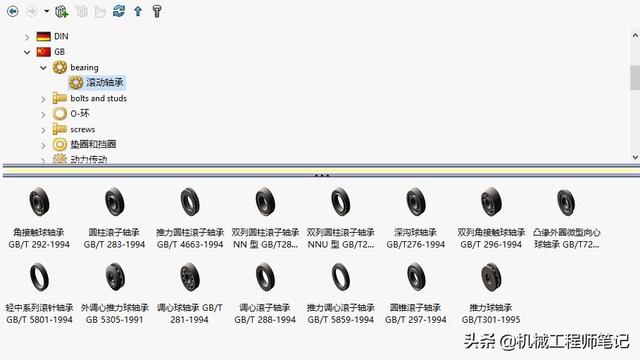

在这里我们首先可以看到的是轴承:

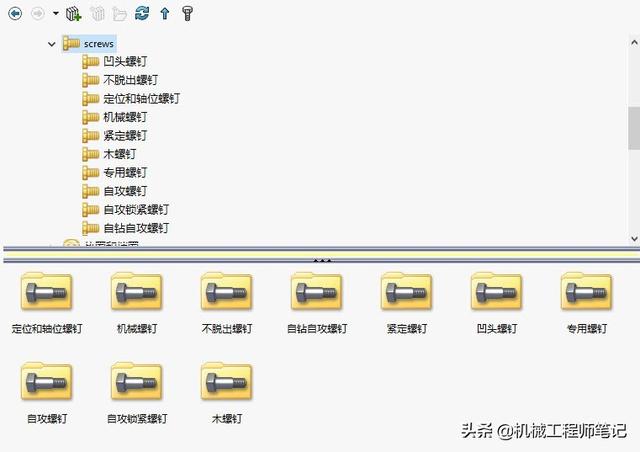

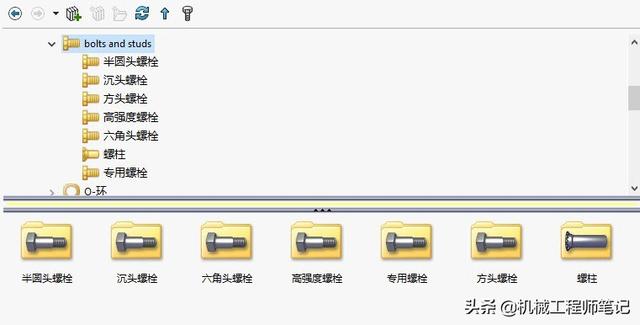

这里注意紧固件还细分为:螺钉(screws)、螺栓和螺柱(bolts and studs)。非常详细而且很实用。木螺钉、自攻螺钉、内六角圆柱头螺钉等都有。

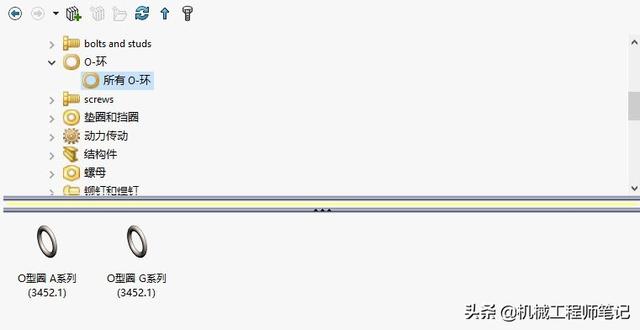

此外还有O型圈:

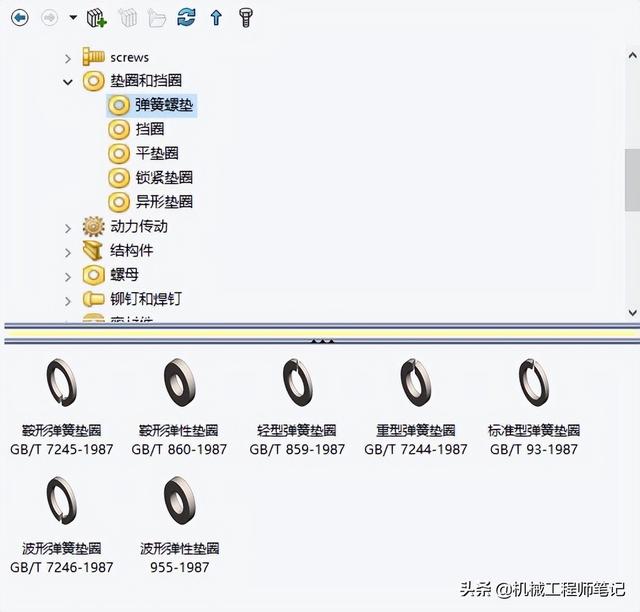

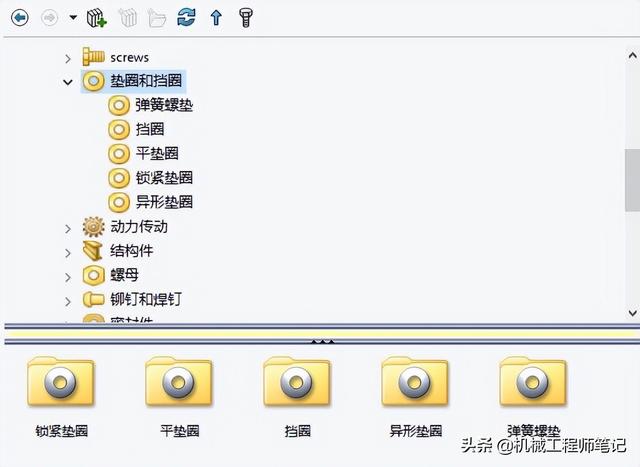

再接着有垫圈、挡圈,包括平垫、弹垫:

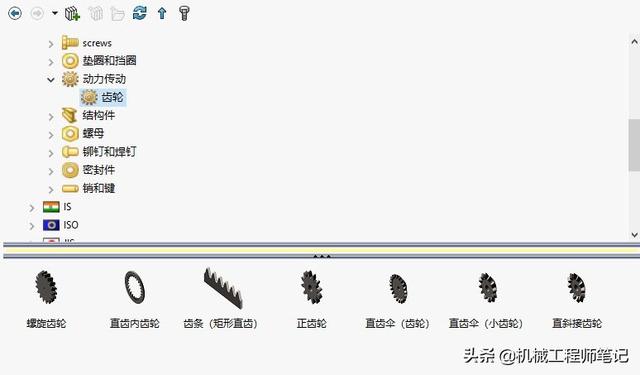

在动力传动部分,有齿轮的调用:

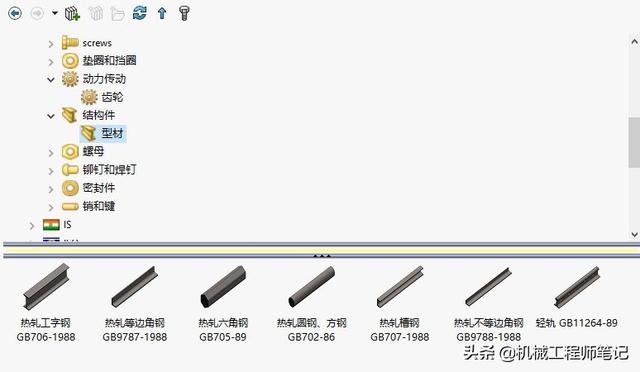

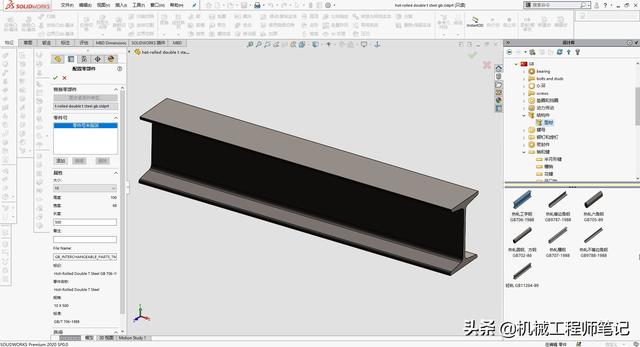

此外,还有结构件,结构件主要是针对型钢、热轧钢:

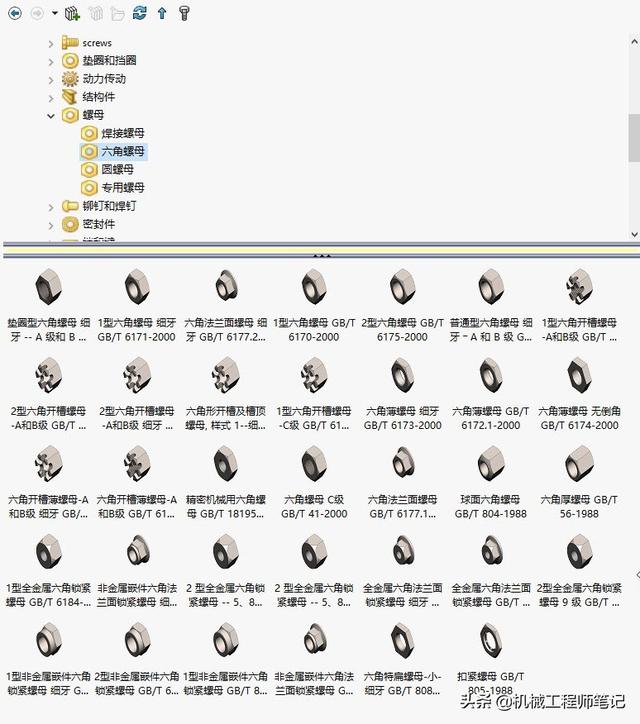

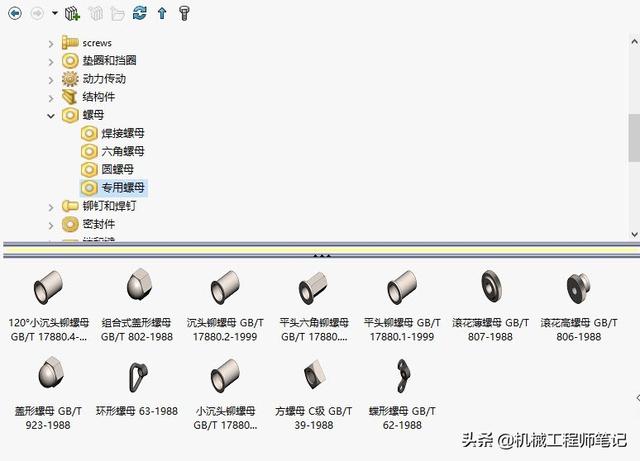

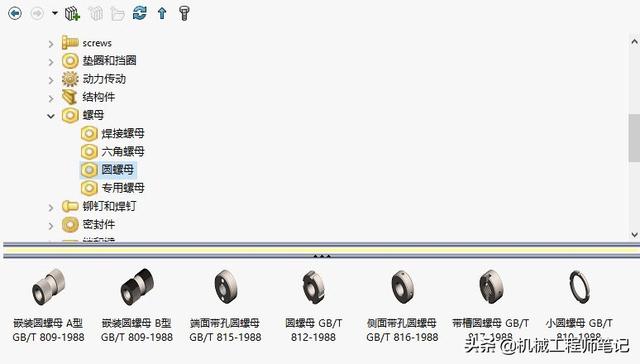

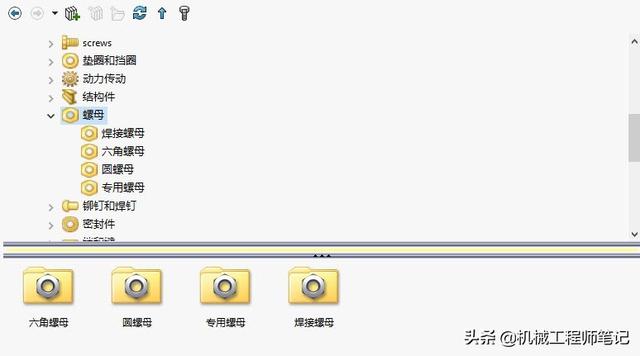

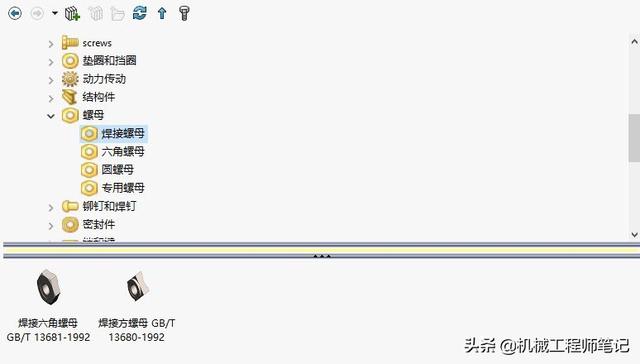

最常用的螺母也不能少,而且种类很齐全:

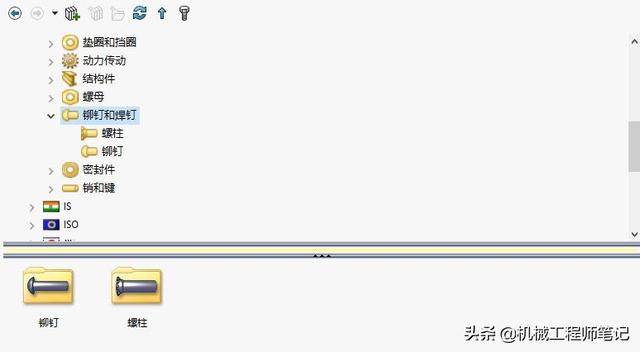

铆钉、焊钉我虽然不常用,但是肯定有其他机械行业会用到:

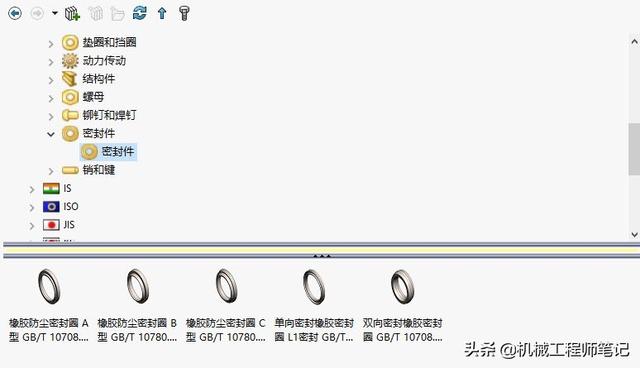

还有密封件,

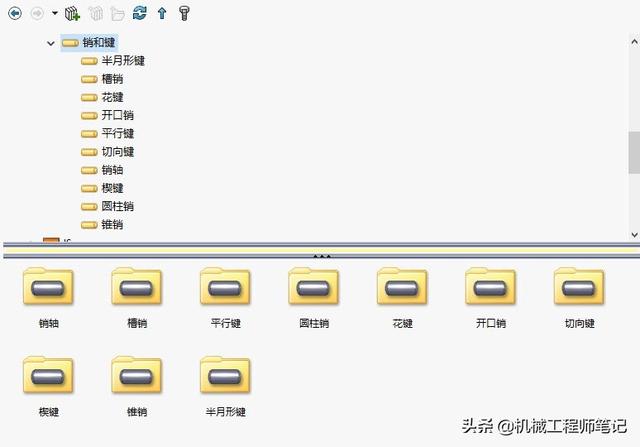

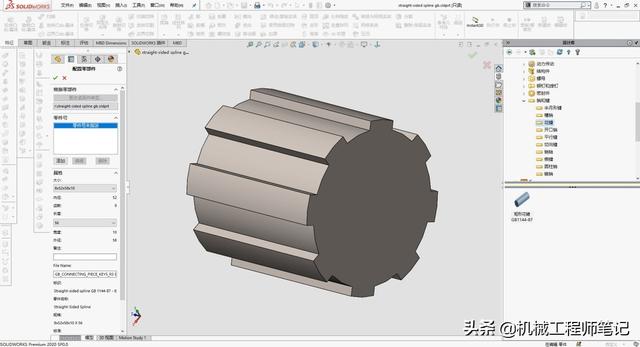

最后就是销和键,常用的花键也可以调用:

SolidWorks的设计库中的工具箱(toolbox)几乎涵盖了我们所有常用的标准件,非常实用方便,而且还可以通过第三方插件时间更多的扩展,比如同步带轮、渐开线齿轮、链轮、压力容器等。

此外,除了标准件,在SolidWorks设计库中还有很多实用的工具,比如钣金成型工具,可以快速的在钣金零件上压凹成型、冲压等。

关于SolidWorks调用标准件的问题就说到这里,如果文章对你有用,点个赞吧。
