CAD制图高级技巧:快速绘制标准件

100

对于机械设计师来说,标准件是再熟悉不过的,机械制造企业也会大量使用到标准件,但通常情况下,这类标准件的尺寸规格会根据不同的产品及要求进行修改变更。因此,即使是简单的一个零件,设计师可能也需多个步骤设计或修改。对此,很多设计师会把经常用到的标准件制作成图块,以此来简化绘图步骤,提高工作效率。但这也会产生新问题:”图块”形式存在的标准件修改起来十分麻烦。

今天,小编给大家介绍CAD软件中的零件图库功能,其针对设计师绘制标准件过程中存在的实际难题开发的系列化零件设计系统,实现图库标准件直接调用、快速修改,可极大提高工作效率。下面是具体的调用方法:

启动中望CAD机械版软件,机械设计中常用到的标准零件和符号在其机械图库中均能找到,且进行了分门别类。设计师根据零部件的用途类别快速确定零件所在位置。小编粗略算了一下,图库中的零件共计有2800多种近20万个。也就是说,设计师所需要的任何标准件都可找得到!

图1

当然,作为资深设计师,不可能只注重数量。除了零件齐全,图库使用便捷、快速也是硬道理。的确如此。小编认为,中望机械对绘图效率提高最大的地方还属实现了复杂零件的参数化、模块化、标准化设计。这样,设计师就省去了很多繁复的手动绘制和修改操作,有更多的时间和精力来进行创意设计。

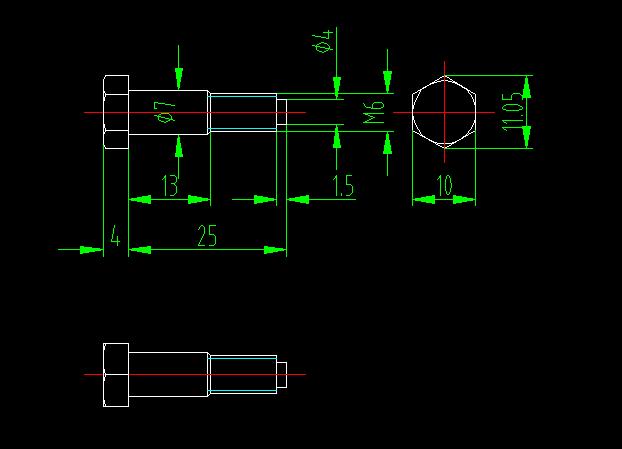

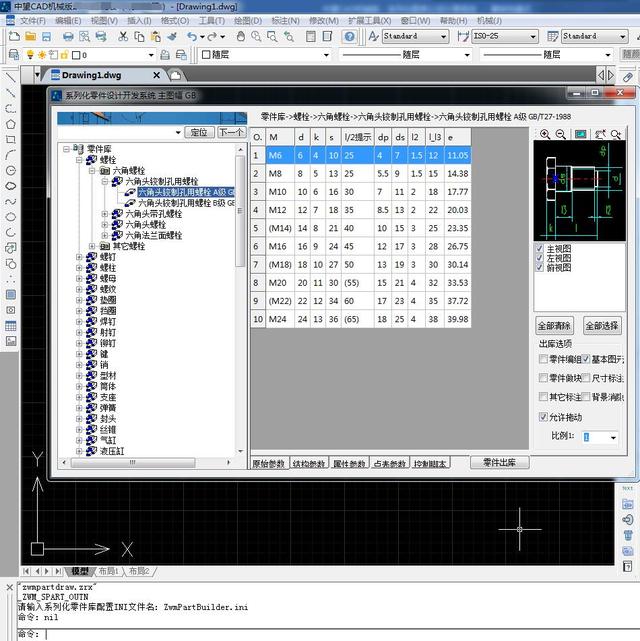

打开中望CAD机械版的图库界面,左侧是细致清晰的零件树,界面中间位置是参数选择区域。设计师双击就可输入具体数字,直接修改尺寸大小。右侧区域是出图选项,在这里设计师可自由控制输出零件的视图以及一些其他选项。在选择或修改完零件的参数后,直接点击”绘制零件”按钮就完成了对零件的快速调用。零件调用效果如下图:

图2

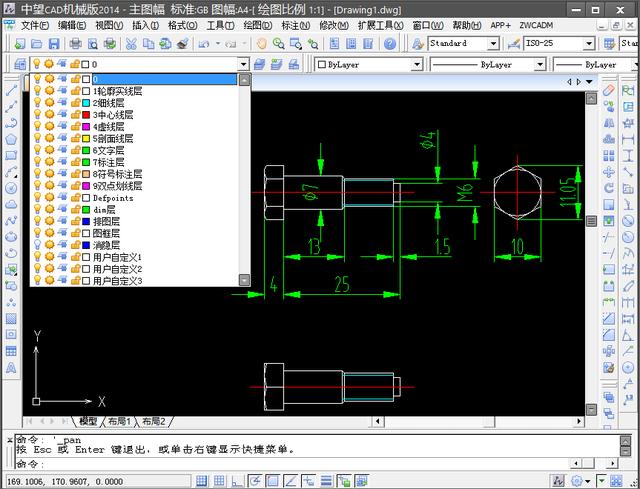

而对于已经调用在图纸上的零件,设计师也是可以变更某些尺寸使其重新生成的。具体操作是:双击零件或通过超级编辑命令的快捷键”V”,再修改图形尺寸参数,非常便捷。另一方面,设计师在调用零件时,还可以根据自己的需求,通过更改原始参数、公式等步骤来生成并绘制符合要求的零件。编辑调用的零件也可以正确地显示在每个图层上面。

图3

以上就是小编在实际绘图中关于标准件绘制的经验技巧,希望对各位有所帮助。如果你有更好的方法,欢迎留言与小编分享,共同进步。
